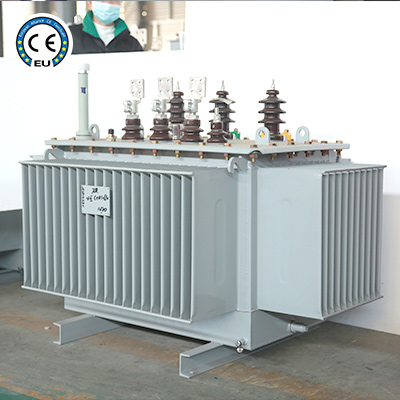

Transformateur d'huile 5MVA

Un transformateur de puissance est un appareil électrique statique utilisé pour convertir une certaine valeur de tension alternative (courant) en une ou plusieurs valeurs différentes de tension (courant) avec la même fréquence. Lorsqu'un courant alternatif est fourni à l'enroulement primaire, un flux magnétique alternatif est généré. Le flux magnétique alternatif induit une force électromotrice alternative dans l’enroulement secondaire grâce à la conduction magnétique du noyau de fer. Le niveau de la force électromotrice induite secondaire est lié au nombre de tours des enroulements primaire et secondaire, c'est-à-dire que la tension est proportionnelle au nombre de tours. La fonction principale est de transmettre l'énergie électrique, la capacité nominale est donc son paramètre principal. La capacité nominale est une valeur commune qui exprime la puissance. Il représente la taille de l'énergie électrique transmise, exprimée en kVA ou MVA. Lorsque la tension nominale est appliquée au transformateur, elle est utilisée pour déterminer le courant nominal qui ne dépasse pas la limite d'échauffement dans des conditions spécifiées. Le transformateur de puissance le plus économe en énergie est le transformateur de distribution à noyau en alliage amorphe. Son plus grand avantage est que la valeur de perte à vide est extrêmement faible. La question centrale à prendre en compte dans l'ensemble du processus de conception est de savoir si la valeur de perte à vide peut finalement être garantie. Lors de l'organisation de la structure du produit, en plus de considérer que le noyau en alliage amorphe lui-même n'est pas affecté par des forces externes, les paramètres caractéristiques de l'alliage amorphe doivent être sélectionnés avec précision et raisonnablement lors des calculs.

Divers modèles personnalisés

Le transformateur de puissance est l’un des principaux équipements des centrales électriques et des sous-stations. Le rôle du transformateur est multiple. Il peut non seulement augmenter la tension pour envoyer de l'énergie électrique vers la zone consommatrice d'énergie, mais également réduire la tension à la tension utilisée à différents niveaux pour répondre aux besoins en électricité. En bref, l'augmentation et la diminution doivent être effectuées par des transformateurs. Lors du processus de transmission de l’énergie électrique dans le système électrique, des pertes de tension et de puissance se produiront inévitablement. Lors de la transmission de la même puissance, la perte de tension est inversement proportionnelle à la tension et la perte de puissance est inversement proportionnelle au carré de la tension. Les transformateurs sont utilisés pour augmenter la tension et réduire les pertes de transmission de puissance.
